音响插头一点也不复杂!记住这五种插头,你的音响之路就又进一大步啦!

所属分类:产品知识 点击次数:117 添加时间:2021-07-03


虽然音响的组合、品种既多且凌乱,但在音响「线材」与「接头」的世界中却是惊人的简略与少样。不过在我经历中,除了从前我跟我们同享的几个音响知识以外,还有一个疑问是我最常被音响初入门者问到的:「这种音响接头要做啥用?」。对于初学者来说,啥 3.5 头、RCA 头、香蕉插头号根本便是既凌乱又难明的玩意,但假如要构成一套音响,搞懂这些音响插头的用途与特征却又是不能不注意的要点。因此今天的「音响研究室」就要跟我们同享一下,终究音响多见常用的接头有哪些品种、各自又有何种用途。以下就不琐碎,直接条列介绍音响常用仿照信号接头啰!



注:为了避免我们搞混,今天就只先介绍传统音响所运用的仿照信号插头,至于那些数字的同轴、光纤、USB 等插头我们就将来再谈啰!其他,全部音响插头都会因制造技术、质料材料等级、表面处理技术等而有不相同的等级与报价差异,且不相同等级插头对音响动静表显的影响并不亚于线材,因此选用适合的接头号级也是很首要的!

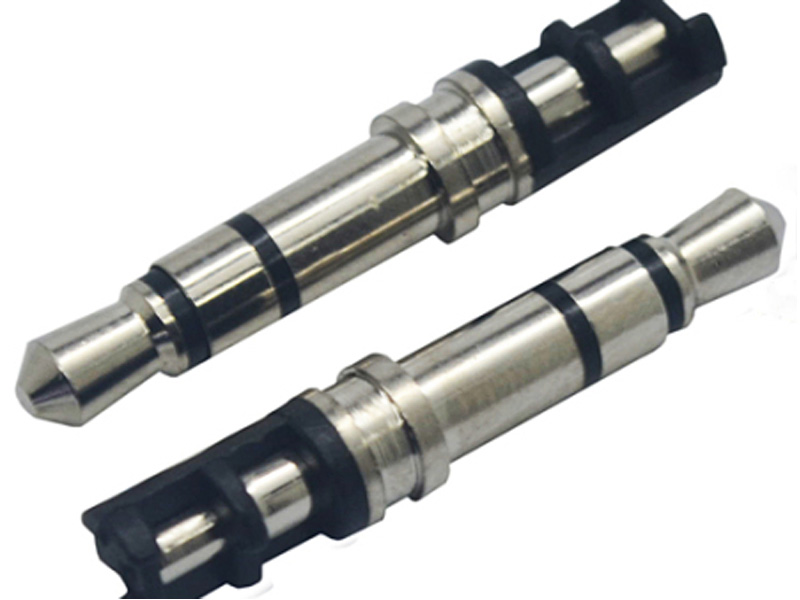

一、你一定有看过的音响接头:3.5 耳机插头



3.5 耳机插头是我们用来在手机、随身听上联接耳机用的「耳机插头」。这种插头可说是全部音响插头中最精美、制造技术也最凌乱的:耳机插头只需一个插头,就能一同传递左、右声道的动静,智能型手机用的四环(金色有些分红四节)插头上甚至能增加音量调整、供认按键等线控功用。耳机插头是由多节金属套筒制成,会由于镀金技术、运用的铜材等级、加工制造技术等而有不相同报价分级,例如上图的插头选用专利一体成型套筒计划以及完全无磁性的分外表面处理,虽然报价高过一般市售耳机插头,但相对也能供应非常好的音质表现。

二、好大的耳机插头:6.3 耳机 / 麦克风插头



这种插头一般来说只会在三种本地看到:麦克风、耳罩式耳机、电子乐器(电吉他、键盘等)。6.3 耳机插头可说是 3.5 耳机插头的拓展版别,不过为了适用于麦克风、电子乐器等用途,因此分外分为只需两节金属的 Mono 单声道以及三节金属的 Stereo 立体声版别,前者用于麦克风与电子乐器;后者则用于耳罩式耳机等用途。6.3 耳机插头具有「一个插头搞定全部两个声道」的特性,且能供应比 3.5 耳机插头更安靖的联接(由于比照大颗!),所以常被用于广播系统、录音系统、舞台演奏系统等等。

三、最多见的音响系统用插头:RCA 插头



这种插头有两个别号:梅花插头以及「AV 端子」。正本严格说起来 AV 端子并不能算是 RCA 插头的总称,只是以前我们常说的 AV 端子大多运用这种插头算了。



RCA 端子是美国无线电公司(Radio Corporation of America, 简称 RCA)在 1930 年出产收音机所广泛运用的插头,因此这种插头被命名为「RCA 插头」。RCA 插头大多用于讯源与拓展几间的动静信号传递,一个插头只能传递一个声道,所以一般两声道音响就有必要运用两条来传递摆布声道动静啦!从前 RCA 插头也可用来传递形象,例如仿照 AV 端子、高画质色差端子等等,不过现在多已被 HDMIVGA 等插头替代,所以 RCA 现在最大的用途仍是用来传递动静信号啰!



注:现在许多电视、计算机喇叭也会运用 RCA 插头来充当喇叭端子,因此假如你的喇叭是靠这种东西与电视或拓展机联接,那么你去买线的时分就要分外跟老板侧重「我的喇叭端子是 RCA 端子」,这么老板才不会拿错东西给你喔!此外,音响数字线材中的「同轴线」也是运用这种插头。

四、舞台扮演、录音系统、高阶音响系统专用:XLR 平衡端子(Cannon 头)



这是 James H. Cannon 所创造的插头,因此被称为 Cannon 插头。后来又出现了供应尾端维护橡胶(Robber)、型号为 Cannon XLL 代表锁扣 Lock)的插头,因此这种插头又多了一个「XLR」插头的名号。这种插头一同供应三根以上的信号端子,因此能一同传输比 RCA 端子更多的信号数量,再加上具有弹簧锁扣能避免插头松脱,因此常被用于舞台扮演音响、麦克风(麦克风手持尾端便是这种插头)、录音系统等设备上。这些年许多高档的音响系统、耳机系统也开端运用这种插头,由于线路计划有必要选用「平衡式」电路计划,能供应分别度更佳、动态非常好的音质表现,现在几乎全部高档的音响系统都一定会选用这种接头,可说是非常值得注意的高档插头。



为了因应耳机系统的运用,现在还可见到如上图这种减小版的 Mini XLR 插头,相较于无量无比的 XLR 插头(直径大概一点五公分、长七公分摆布),Mini XLR 减小到如同 3.5 耳机头巨细的标准,但却与 XLR 插头相同具有三根以上的信号端子,因此能供应与 XLR 插头相同的信号传输效果,是平衡式耳机系统、或是有些可换线耳机(如 AKG K240 MK2)的常用信号端子。

五、被动式喇叭必备:喇叭插头(香蕉、波澜、Y 型插)



除了内建拓展机的自动式喇叭以外,全部的喇叭都有必要依托喇叭插头来与拓展机做联接。多见的喇叭插头有三种:香蕉、波澜、Y 型插,这三种插头都具有相同的特性以及传输功用,仅形状、固定方法与动静表现等三个特性有差异。喇叭插头与前面提到的那些多接点插头不相同,一个喇叭插头只能导通「一个极性(正负极其中之一)」,因此一个声道有必要用上「两个」 插头才华结束传递,比 RCA 插头愈加费事。但喇叭插头接触面积大、且能容纳更粗的线材,在传递信号的能量上会比前面的几种插头都还要大,因此对于有必要侧重信号能量的喇叭线材来说就分外适合。



另一种不是「插进」喇叭端子座的插头就叫做「Y 型插」,这种插头有必要先将喇叭座上的旋钮拧开,再把上面这种插头的缺口从拧开的本地塞进喇叭端子座中,再将旋钮拧回去夹紧喇叭插头,让插头不会松脱掉落。不过有有些玩家认为,Y 型插的接触面积较小、且与喇叭端子的联接处呈直角接触(香蕉与波澜插直接插入喇叭座,因此是直线接触),因此在动静动态、高低频延伸上逊于香蕉插与波澜插,不过音响这种东西基本上便是自己修行各自体会,这儿就不辩证终究谁优谁坏的疑问,就单纯把有些玩家的观念跟我们同享,请我们自行玩玩自行体会啰!



多见的音响用仿照传输端子大概便是以上五种,这五种端子都是用来传递「仿照动静信号」的,因此应用上全部的端子都能分外订制彼此转接的分外线材,例如将手机、随身听插上音响的 3.5 RCA 插头、录音卡转音响的 6.3 RCA 插头号等,只需你能找到甘愿供应线材订制的店家(或你自己学习 DIY 也行),都可以在上述的这些插头中根据用途做出不相同的转接线材喔!现在你也搞懂这些插头的长相与特征,以后你需要用到这些线材的时分就不会再发作走到店里却「说不出自己要啥」的窘境啦!
