东莞大江电子-知识 [万用表和直流稳压电源的使用]
万用表以及直流稳压电源使用

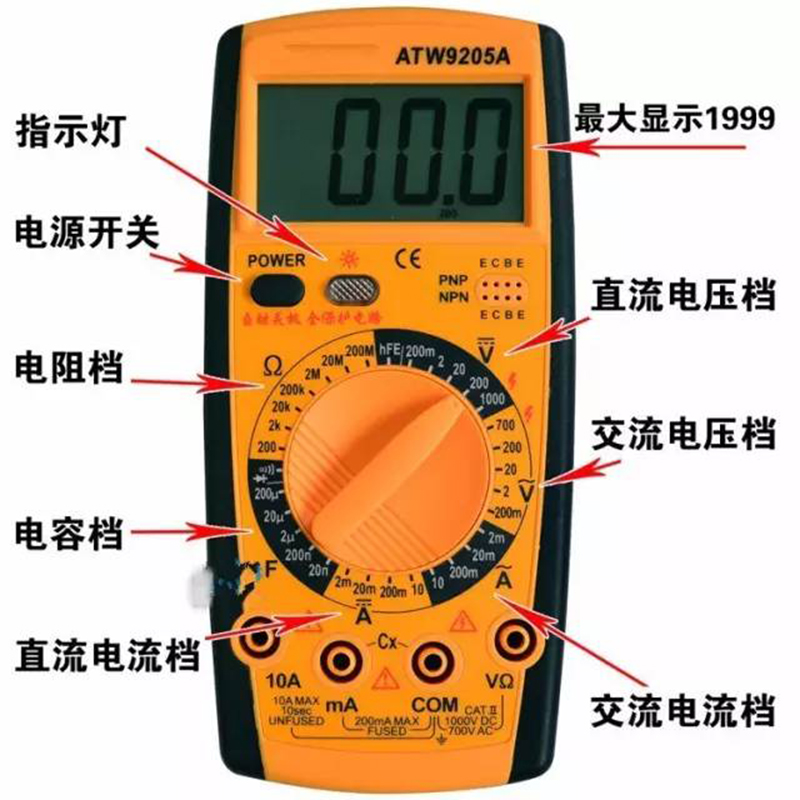

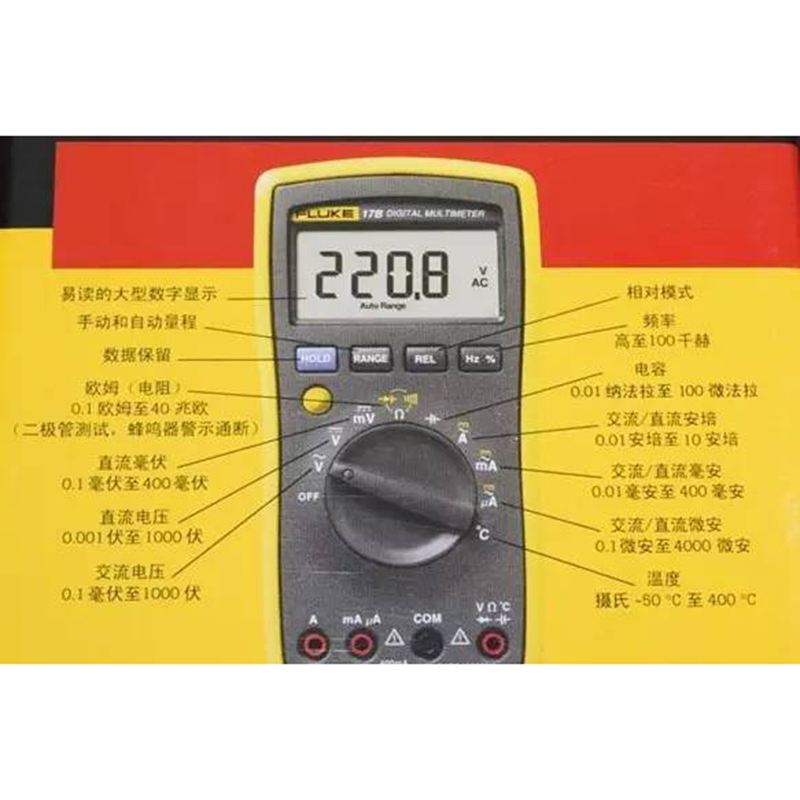

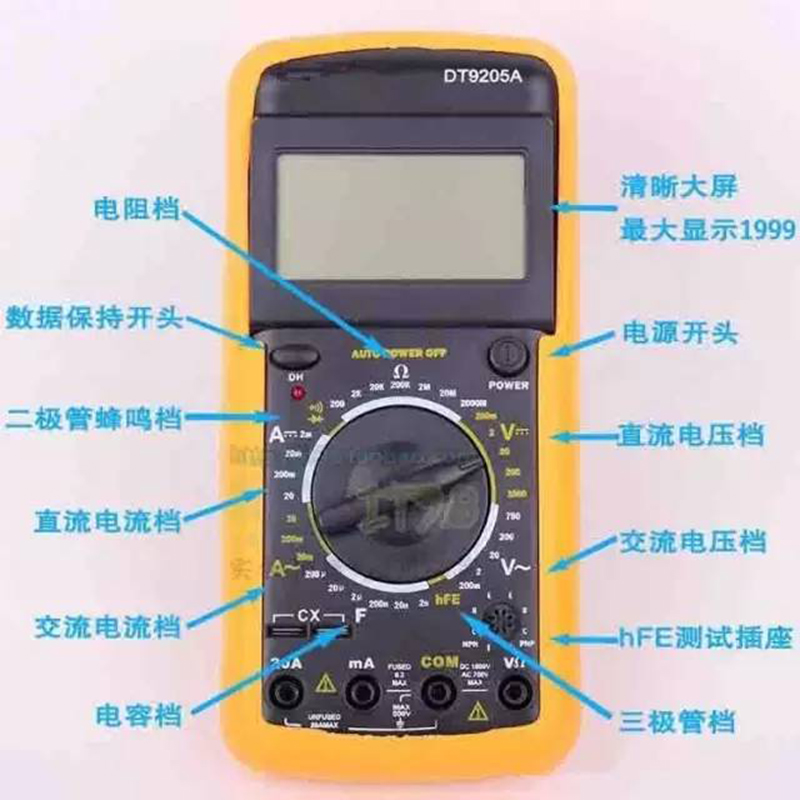

万用表
又叫多用表、三用表、复用表，万用表分为指针式万用表和数字万用表。
是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数。
万用表由表头、测量电路及转换开关等三个主要部分组成。
☂、熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
☂、进行机械调零。
☂、根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。
☂、选择表笔插孔的位置。
选择好量程，如果用小量程去测量大电压，则会有烧表的危险;
如果用大量程去测量小电压，那么指针偏转太小，无法读数。
量程的选择应尽量使指针偏转到满刻度的2/3左右。
如果事先不清楚被测电压的大小时，应先选择最高量程挡，然后逐渐减小到合适的量程。

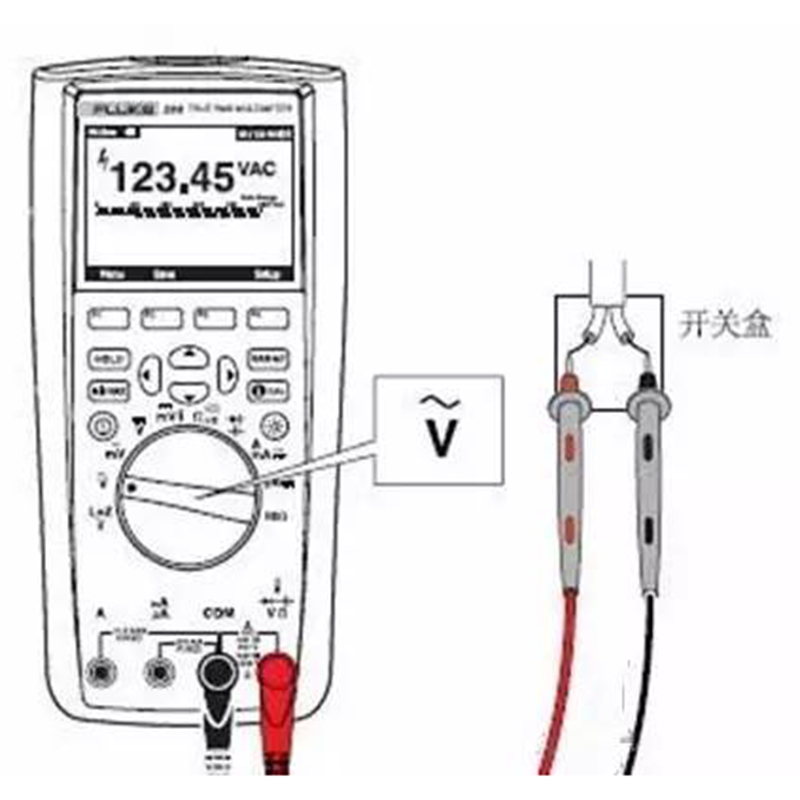

a☂、交流电压的测量：
将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路或负载并联即可。

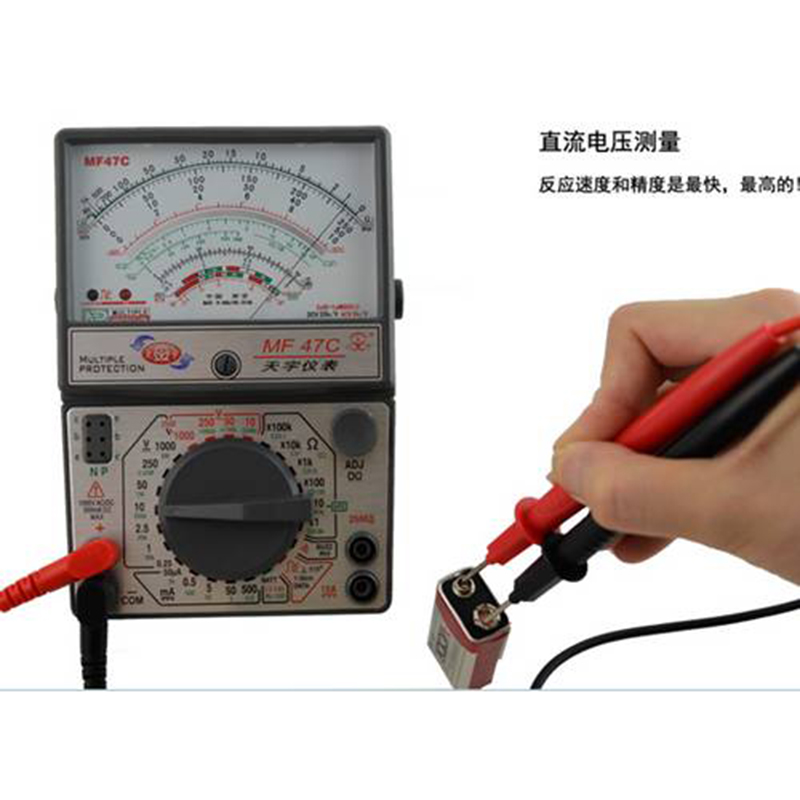

b ☂、直流电压的测量：
将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且表笔(红表笔)接到高电位处，“-”表笔(黑表笔)接到低电位处，即让电流从表笔流入，从“-”表笔流出。若表笔接反，表头指针会反方向偏转，容易撞弯指针。
a☂、 测量直流电流时，将万用表的一个转换开关置于直流电流挡，另一个转换开关置于50uA到500mA的合适量程上，电流的量程选择和读数方法与电压一样。
b☂、 测量时必须先断开电路，然后电流从“+”到“-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。
如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。
c☂、 读数方法：实际值=指示值×量程/满偏

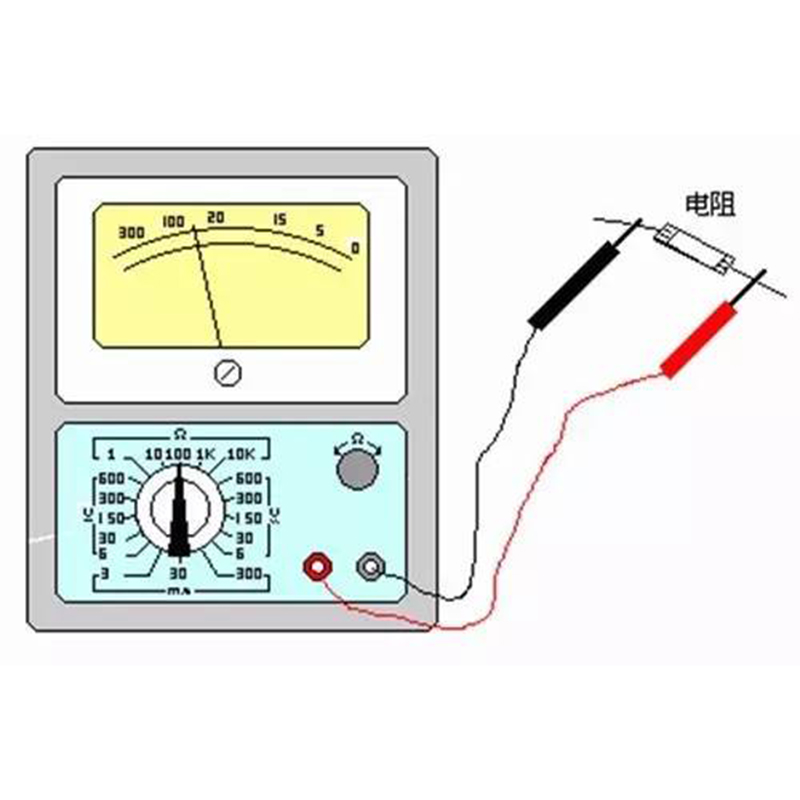

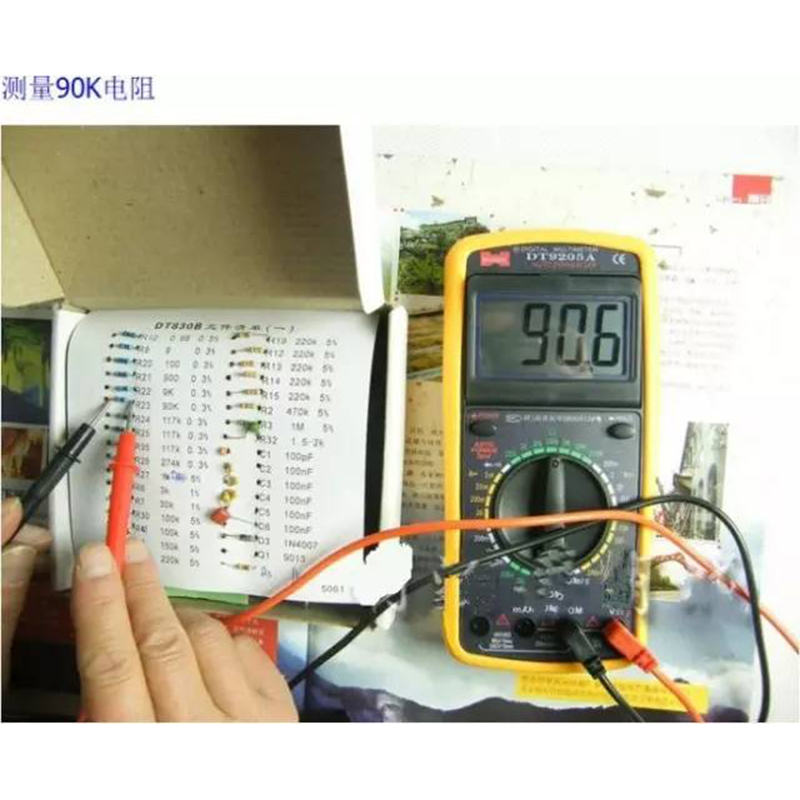

a☂、选择合适的倍率挡
万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。一般情况下，应使指针指在刻度尺的1/3~2/3间。
b☂、欧姆调零
测量电阻之前，应将2个表笔短接，同时调节“欧姆(电气)调零旋钮”，使指针刚好指在欧姆刻度线右边的零位。
如果指针不能调到零位，说明电池电压不足或仪表内部有问题。并且每换一次倍率挡，都要再次进行欧姆调零，以保证测量准确。
c☂、读数：
表头的读数乘以倍率，就是所测电阻的电阻值。
用电阻档，根据电容容量选择适当的量程，并注意测量时对于电解电容黑表笔要接电容正极。
a☂、 估测微波法级电容容量的大小：
可凭经验或参照相同容量的标准电容，根据指针摆动的最大幅度来判定。所参照的电容不必耐压值也一样，只要容量相同即可，例如估测一个100μF/250V的电容可用一个100μF/25V的电容来参照，只要它们指针摆动最大幅度一样，即可断定容量一样。
b☂、 估测皮法级电容容量大小：
要用R×10kΩ档，但只能测到1000pF以上的电容。对1000pF或稍大一点的电容，只要表针稍有摆动，即可认为容量够了。
c☂、 测电容是否漏电：
对一千微法以上的电容，可先用R×10Ω档将其快速充电，并初步估测电容容量，然后改到R×1kΩ档继续测一会儿，这时指针不应回返，而应停在或十分接近∞处，否则就是有漏电现象。
d☂、 对一些几十微法以下的定时或振荡电容(比如彩电开关电源的振荡电容)，对其漏电特性要求非常高，只要稍有漏电就不能用，这时可在R×1kΩ档充完电后再改用R×10kΩ档继续测量，同样表针应停在∞处而不应回返。

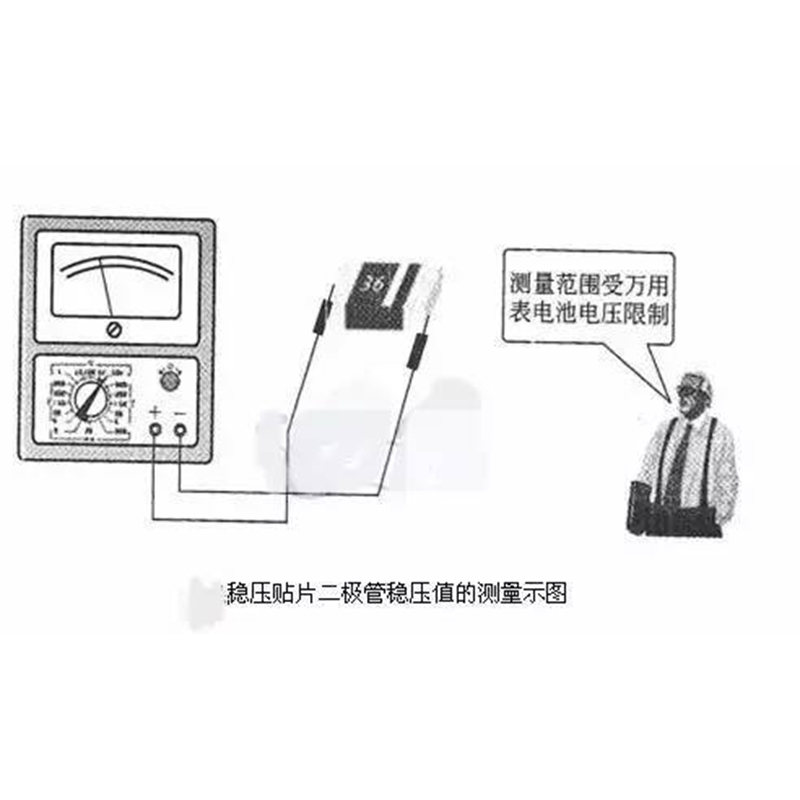

通常所用到的稳压管的稳压值一般都大于1.5V，而指针表的R×1k以下的电阻档是用表内的1.5V电池供电的，这样，用R×1k以下的电阻档测量稳压管就如同测二极管一样，具有完全的单向导电性。
但指针表的R×10k档是用9V或15V电池供电的，在用R×10k测稳压值小于9V或15V的稳压管时，反向阻值就不会是∞，而是有一定阻值，但这个阻值还是要大大高于稳压管的正向阻值的。
如此，我们就可以初步估测出稳压管的好坏。
在测量三相电压时 A-N=380V、B-N=379V、C-N=379V，三相电压是不会保持在380V的
家用电压呢 ，A-B=220V、B-C=220V、A-C=220V，家用电压是稳定的。
直流稳压电源是将交换电压变化为波动的直流电源输入运用的电能供应设置装备摆设。
a☂、 开机：
先将电压调理旋钮旋转到最小地位(普通是逆时针旋转为减小)，再将稳流旋钮旋转到最小地位。将直流稳压电源的电源线插头接到交换电插座上，翻开直流稳压电源的开关。
b☂、 调压：
旋转稳流旋钮对稳流数值作得当得调理。旋转稳压旋钮依据需求调理电压，电压值普通不要太大。
c☂、 关机：
做完实行后先将全部的稳压、稳流旋钮旋转到最小地位，在封闭稳压电源开关，最初再拆衔接电路所用的导线。
