东莞大江电子【DC插头】dc插座的型号规格有哪些

所属分类:产品知识 点击次数:352 添加时间:2022-12-01
东莞大江电子【DC插头】dc插座的型号规格有哪些
     dc插座在我们的日常生活中被广泛的使用,dc插座指的就是一种与电脑显示器专用电源配套的电源插座,dc插座由横向插口、叉型接触弹片、纵向插口、绝缘基座、定向键槽组合而成,dc插座的两只叉型接触弹片定位于基座中心位置,形成纵横向排列互不相连。

一、dc插座种类

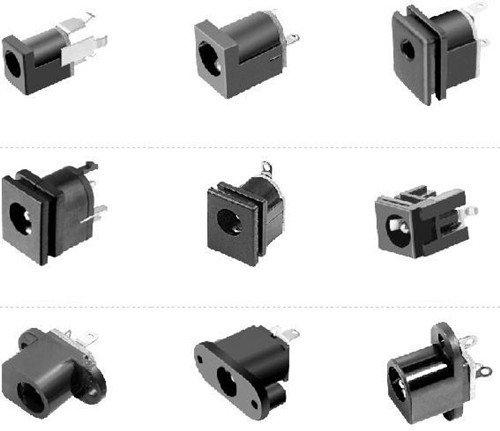

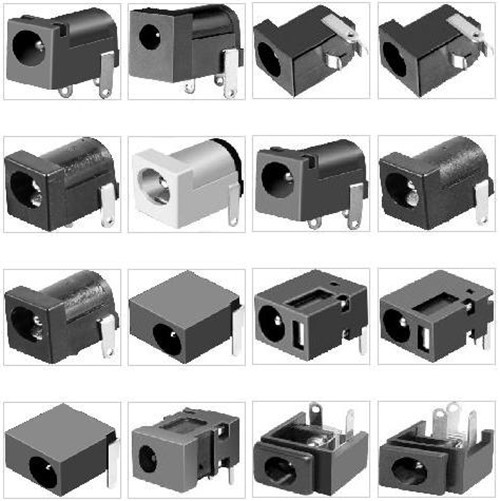

dc插座分为两种封装:SMT贴片封装、DIP插件封装。

二、dc插座型号规格

dc插座中心针有:0.5mm/0.7mm/1.3mm/1.65mm/2.0mm/2.5mm/3.0mm。常见的dc插座规格有:2.35*0.7TVdc插头、3.0*0.1TV dc插头、2.5*0.75TVdc插头、3.5*1.1TVDC插头、3.2*0.9TV dc插头、3.5*1.35TV、2.0*0.6TVdc插头5.5*2.1TVdc插头、6.5*3.0TVdc插头、5.5*2.5TVdc插头。

三、dc插座应用

1、影音产品:MP3、MP4、DVD.音响;

2、数码产品:数码相机、数码摄像机等;

3、遥控器:车辆、点卷门、家庭防盗产品之遥控器;

4、通讯产品:手机、车载话机、电话机、楼宇设备、PDA等;

5、家用电器:电视机、微波炉、电饭煲、电风、电子人体秤、电子脂肪秤、电子厨房秤等;

6、安防产品:可视对讲机、监视器等;

7、玩具:电子玩具等;

8、电脑产品:摄像头、录音笔等;

9、健身器材:跑度机、按摩椅等;

10、医疗器材:血压计、体温计、医院呼叫系统等。

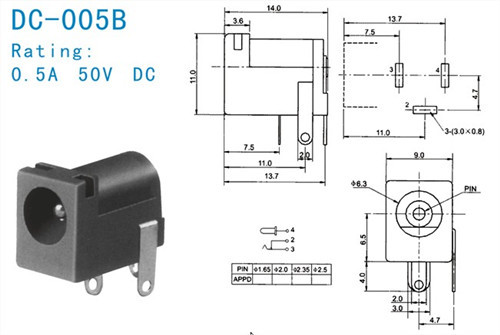

四、dc插座技术指标

接触电阻:Contact Resistance ≤0.03mmΩ

额定负荷:Rated Load 30V DC 0.5A

绝缘电阻:Insulation Resistance ≥100MΩ

插拔力:Insertion and Extraction Force 3N~30N

耐压:Withstand Voltage 500V,AC/min 电器寿命:Life 5000次

温度范围:Temperature -40~+70℃

五、dc插座如何焊接

把要焊的位置刮净,少涂一些焊膏,用100W烙铁,用嘴吹气,等胶体融化马上冷却。

五、dc插座选择

以“30V/0.5A”为例,说明允许的电流为0.5A,绝缘电压等级是30V。

“0.5A”,最大安全电流。大于0.5A就会发热、氧化,出故障。

30V是绝缘材料的指标,两者是有区别的。

注意品牌效益,建议选择大公司的品牌产品,质量有保障。外观表面光洁、无任何缺陷。


六、dc插座消除火花

要选用大电流的三极管或mos管,再选用继电器。

文章转载于网路,如有侵权则删除.
